Parámetro
|
Especificación
|
|---|---|
|
Función
|
Motor de accionamiento antideflagrante
|
|
Número de polos
|
2, 4, 6, 8, 10
|
|
Certificación
|
ISO 9001, CCC, CE
|
|
Tamaño de bastidor
|
80–355 mm
|
|
Clase de eficiencia
|
IE3
|
|
Voltaje
|
380 V, o a medida
|
|
Posición de la caja de bornes
|
Arriba, a la derecha o a la izquierda
|
|
Tipo de montaje
|
Montaje con patas o con brida
|
|
Marcado de productos a prueba de explosiones
|
Ex db IIB T4 Gb
|
|
Grado de protección
|
IP55, IP56, IP65
|

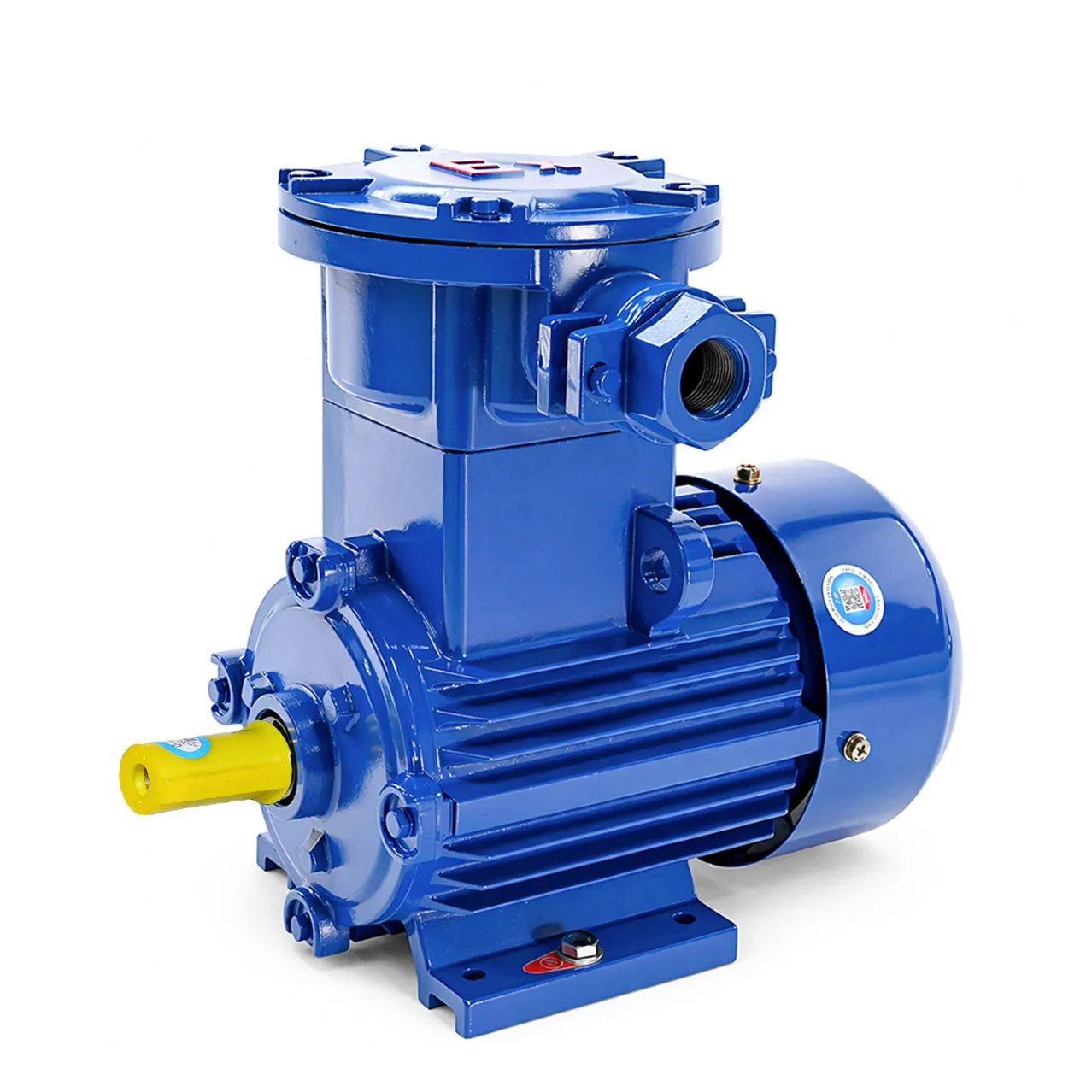

Motor de inducción trifásico a prueba de explosiones de la serie YBX3, modelo H80–355, clase de eficiencia IE3
-
El Motor de inducción trifásico a prueba de explosiones de la serie YBX3 Se ha desarrollado a partir de la serie YB3, incorporando tecnologías actualizadas en materia de diseño electromagnético, procesos de fabricación y materiales utilizados en motores a prueba de explosiones. Se trata de un motor de inducción trifásico de alta eficiencia, totalmente cerrado y con refrigeración por ventilador propio.
La serie está diseñada para ofrecer una alta eficiencia, un margen de aumento de temperatura suficiente, una larga vida útil, un rendimiento operativo estable, un bajo nivel de ruido, una estructura antiexplosiva optimizada, un funcionamiento fiable y un mantenimiento sencillo.
El rendimiento energético de la serie YBX3 cumple con los requisitos de eficiencia pertinentes de GB 18613-2020, Valores mínimos admisibles de eficiencia energética y clases de eficiencia energética para motores asíncronos trifásicos pequeños y medianos, y se corresponde con la normativa aplicable Nivel de eficiencia IE3 según la norma IEC 60034-30.
Sus potencias nominales y dimensiones de montaje se han diseñado de acuerdo con las normas dimensionales de la IEC y son compatibles con las configuraciones correspondientes de los motores de las series YB2 y YB3. Esto facilita la integración en maquinaria destinada a la exportación, así como la sustitución y la modernización de los equipos existentes.
La serie YBX3 también cumple con GB 755-2008, Características nominales y rendimiento de las máquinas eléctricas rotativas.
Su diseño a prueba de explosiones se basa en los requisitos de:
- GB 3836.1-2010 — Atmósferas explosivas. Parte 1: Equipos. Requisitos generales
- GB 3836.2-2010 — Atmósferas explosivas. Parte 2: Protección de los equipos mediante envolventes antideflagrantes “d”
Según la documentación de referencia, la serie está disponible con clasificaciones a prueba de explosiones, entre las que se incluyen Ex d I Mb y clasificaciones para entornos con gases peligrosos del Grupo II. Está diseñado para su uso en minas de carbón subterráneas, fuera de los frentes de extracción activos, y en zonas industriales peligrosas en las que puedan existir mezclas de gases explosivas.
En el caso de las aplicaciones en minas de carbón subterráneas, la configuración a prueba de explosiones correspondiente está diseñada para entornos que contengan gas metano, excluyendo las zonas de excavación en curso y los frentes de extracción.
Para aplicaciones industriales, las configuraciones están diseñadas para zonas peligrosas que contengan mezclas de gases explosivos pertenecientes a los grupos de gases aplicables y clases de temperatura T1, T2, T3 y T4.
Motor de inducción trifásico a prueba de explosiones de la serie YBX3
Tipo de motor Potencia (kW) Corriente (A) Velocidad nominal (r/min) Eficiencia (%) Factor de potencia (cos φ) Par de rotor bloqueado / Par nominal (Tst/Tn) Corriente de rotor bloqueado / Corriente nominal (Ist/In) Par máximo / Par nominal (Tm/Tn) Ruido LW dB(A) Nivel de vibración Peso (kg) YBX3-80M1-2 0.75 1.7 2885 80.7 0.83 2.3 6.8 2.3 67 1.3 29 YBX3-80M2-2 1.1 2.4 2885 82.7 0.83 2.3 7.3 2.3 67 1.3 31 YBX3-90S-2 1.5 3.2 2885 84.2 0.84 2.3 7.6 2.3 72 1.3 36 YBX3-90L-2 2.2 4.6 2890 85.9 0.85 2.3 7.8 2.3 72 1.3 40 YBX3-100L-2 3 6 2895 87.1 0.87 2.3 8.1 2.3 76 1.3 50 YBX3-112M-2 4 7.8 2895 88.1 0.88 2.3 8.3 2.3 77 1.3 67 YBX3-132S1-2 5.5 10.6 2920 89.2 0.88 2.2 8 2.3 80 1.3 85 YBX3-132S2-2 7.5 14.2 2915 90.1 0.89 2.2 7.8 2.3 80 1.3 89 YBX3-160M1-2 11 20.6 2945 91.2 0.89 2.2 7.9 2.3 86 1.8 152 YBX3-160M2-2 15 27.9 2945 91.9 0.89 2.2 8 2.3 86 1.8 164 YBX3-160L-2 18.5 34.2 2940 92.4 0.89 2.2 8.1 2.3 86 1.8 177 YBX3-180M-2 22 40.5 2960 92.7 0.89 2.2 8.2 2.3 88 1.8 240 YBX3-200L1-2 30 54.9 2965 93.3 0.89 2.2 7.5 2.3 90 1.8 289 YBX3-200L2-2 37 67.4 2965 93.7 0.89 2.2 7.5 2.3 90 1.8 307 YBX3-225M-2 45 81.7 2965 94 0.89 2.2 7.6 2.3 92 1.8 378 YBX3-250M-2 55 99.6 2965 94.3 0.89 2.2 7.6 2.3 92 1.8 529 YBX3-280S-2 75 135.2 2980 94.7 0.89 2 6.9 2.3 94 1.8 645 YBX3-280M-2 90 161.7 2970 95 0.89 2 7 2.3 94 1.8 701 YBX3-315S-2 110 197.3 2980 95.2 0.89 1.9 7.1 2.2 96 2.3 1075 YBX3-315M-2 132 236.2 2980 95.4 0.89 1.9 7.1 2.2 96 2.3 1182 YBX3-315L1-2 160 285.7 2980 95.6 0.89 1.9 7.1 2.2 98 2.3 1303 YBX3-315L2-2 -185 330 2980 95.7 0.89 1.9 7.1 2.2 98 2.3 1498 YBX3-315L2-2 200 356.4 2980 95.8 0.89 1.9 7.1 2.2 98 2.3 1525 YBX3-355S1-2 -185 330 2980 95.7 0.89 1.9 7.1 2.2 98 2.3 1680 YBX3-355S2-2 -200 356.4 2980 95.8 0.89 1.9 7.1 2.2 98 2.3 1740 YBX3-355M1-2 -220 392 2980 95.8 0.89 1.8 7.1 2.2 100 2.3 1790 YBX3-355M2-2 250 445.5 2980 95.8 0.89 1.8 7.1 2.2 100 2.3 1840 YBX3-355L1-2 -280 499 2980 95.8 0.9 1.8 7.1 2.2 100 2.3 2040 YBX3-355L2-2 315 561.3 2980 95.8 0.9 1.8 7.1 2.2 100 2.3 2060 YBX3-80M1-4 0.55 1.4 1435 77.8 0.75 2.3 6.3 2.3 58 1.3 29 YBX3-80M2-4 0.75 1.9 1435 82.5 0.75 2.3 6.5 2.3 58 1.3 30 YBX3-90S-4 1.1 2.7 1435 84.1 0.75 2.3 6.6 2.3 61 1.3 37 YBX3-90L-4 1.5 3.6 1440 85.3 0.75 2.3 6.9 2.3 61 1.3 40 YBX3-100L1-4 2.2 4.8 1455 86.7 0.81 2.3 7.5 2.3 64 1.3 51 YBX3-100L2-4 3 6.4 1455 87.7 0.82 2.3 7.6 2.3 64 1.3 56 YBX3-112M-4 4 8.5 1455 88.6 0.82 2.3 7.7 2.3 65 1.3 72 YBX3-132S-4 5.5 11.4 1460 89.6 0.82 2 7.5 2.3 71 1.3 90 YBX3-132M-4 7.5 15.2 1460 90.4 0.83 2 7.4 2.3 71 1.3 102 YBX3-160M-4 11 21.5 1470 91.4 0.85 2 7.5 2.3 75 1.8 148 YBX3-160L-4 15 29.1 1470 92.1 0.85 2 7.5 2.3 75 1.8 168 YBX3(YB3)-180M-4 18.5 35.3 1475 92.6 0.86 2 7.7 2.3 76 1.8 221 YBX3(YB3)-180L-4 22 41.8 1475 93 0.86 2 7.8 2.3 76 1.8 296 YBX3(YB3)-200L-4 30 56.6 1480 93.6 0.87 2 7.2 2.3 79 1.8 379 YBX3(YB3)-225S-4 37 69.6 1485 93.9 0.87 2 7.3 2.3 81 1.8 409 YBX3(YB3)-225M-4 45 84.4 1485 94.2 0.87 2 7.4 2.3 81 1.8 507 YBX3(YB3)-250M-4 55 102.7 1480 94.6 0.88 2 7.4 2.3 83 1.8 699 YBX3(YB3)-280S-4 75 136.3 1490 95 0.88 2 6.7 2.3 86 1.8 724 YBX3(YB3)-280M-4 90 163.2 1490 95.2 0.89 2 7 2.3 86 1.8 756 YBX3(YB3)-315S-4 110 199.1 1490 95.4 0.89 2 7 2.2 93 2.3 1098 YBX3(YB3)-315M-4 132 238.4 1490 95.6 0.89 2 7 2.2 93 2.3 1150 YBX3(YB3)-315L1-4 160 285.1 1490 95.8 0.89 2 7 2.2 94 2.3 1274 YBX3(YB3)-315L2-4 200 356 1490 96 0.89 2 7 2.2 94 2.3 1566 YBX3(YB3)-355S1-4 -185 329 1488 95.9 0.89 2 7 2.2 94 2.3 1867 YBX3(YB3)-355S2-4 -200 355.7 1488 96 0.89 2 7 2.2 94 2.3 1917 YBX3(YB3)-355M1-4 -220 391.2 1488 96 0.89 2 7 2.2 95 2.3 1941 YBX3(YB3)-355M2-4 250 439.6 1488 96 0.89 2 7 2.2 95 2.3 2006 YBX3(YB3)-355L1-4 -280 492.4 1488 96 0.89 2 7 2.2 95 2.3 2173 YBX3(YB3)-355L2-4 315 553.9 1488 96 0.89 2 7 2.2 95 2.3 2203 YBX3(YB3)-80M1-6 0.37 1.3 890 62 0.7 1.9 4.7 2 54 1.3 27.6 YBX3(YB3)-80M2-6 0.55 1.6 890 73.6 0.72 1.9 4.7 2.1 54 1.3 30 YBX3(YB3)-90S-6 0.75 2 950 78.9 0.72 2.1 5.8 2.1 57 1.3 35 YBX3(YB3)-90L-6 1.1 2.9 950 81 0.73 2.1 5.9 2.1 57 1.3 40 YBX3(YB3)-100L-6 1.5 3.8 955 82.5 0.74 2.1 6 2.1 61 1.3 48 YBX3(YB3)-112M-6 2.2 5.4 955 84.3 0.74 2.1 6 2.1 65 1.3 62 YBX3(YB3)-132S-6 3 7.2 975 85.6 0.74 2 6.2 2.1 69 1.3 87 YBX3(YB3)-132M1-6 4 9.5 975 86.8 0.74 2 6.8 2.1 69 1.3 95 YBX3(YB3)-132M2-6 5.5 12.7 975 88 0.75 2 7.1 2.1 69 1.3 103 YBX3(YB3)-160M-6 7.5 16.4 980 89.1 0.78 2.1 6.7 2.1 73 1.8 147 YBX3(YB3)-160L-6 11 23.7 980 90.3 0.78 2.1 6.9 2.1 73 1.8 175 YBX3(YB3)-180L-6 15 30.9 980 91.2 0.81 2 7.2 2.1 73 1.8 230 YBX3(YB3)-200L1-6 18.5 37.8 980 91.7 0.81 2.1 7.2 2.1 76 1.8 281 YBX3(YB3)-200L2-6 22 44.2 980 92.2 0.82 2.1 7.3 2.1 76 1.8 284 YBX3(YB3)-225M-6 30 60.6 980 92.9 0.81 2 7.1 2.1 76 1.8 360 YBX3(YB3)-250M-6 37 71.7 990 93.3 0.84 2.1 7.1 2.1 78 1.8 482 YBX3(YB3)-280S-6 45 84.8 990 93.7 0.86 2.1 7.2 2 80 1.8 589 YBX3(YB3)-280M-6 55 103.3 990 94.1 0.86 2.1 7.2 2 80 1.8 655 YBX3(YB3)-315S-6 75 141.7 995 94.6 0.85 2 7 2 85 2.3 1074 YBX3(YB3)-315M-6 90 171.5 995 94.9 0.84 2 7 2 85 2.3 1170 YBX3(YB3)-315L1-6 110 206.8 995 95.1 0.85 2 7 2 85 2.3 1295 YBX3(YB3)-315L2-6 132 244.4 995 95.4 0.86 2 7 2 85 2.3 1450 YBX3(YB3)-355S-6 160 292.3 995 95.6 0.87 1.9 7 2 92 2.3 1861 YBX3(YB3)-355M1-6 185 336.9 995 95.7 0.87 1.9 7 2 92 2.3 1880 YBX3(YB3)-355M2-6 200 364.6 995 95.8 0.87 1.9 7 2 92 2.3 1889 YBX3(YB3)-355L1-6 220 404.4 995 95.8 0.87 1.9 7 2 92 2.3 2142 YBX3(YB3)-355L2-6 250 459.6 995 95.8 0.87 1.9 7 2 92 2.3 2171 YBX3(YB3)-100L2-8 1.1 3.4 690 70.7 0.67 1.8 5 2 59 1.3 49 YBX3(YB3)-112M-8 1.5 4.5 690 72.8 0.71 1.8 5 2 61 1.3 65 YBX3(YB3)-132S-8 2.2 6 710 77.9 0.71 1.8 6 2 64 1.3 83 YBX3(YB3)-132M-8 3 7.9 710 78.9 0.73 1.8 6 2 64 1.3 94 YBX3(YB3)-160M1-8 4 10.4 720 79.9 0.73 1.9 6 2 68 1.8 132 YBX3(YB3)-160M2-8 5.5 13.8 720 82 0.74 1.9 6 2 68 1.8 144 YBX3 (YB3-160L-8 7.5 18.1 720 84 0.75 1.9 6 2 68 1.8 166 YBX3 (YB3-180L-8 11 25.8 720 86.4 0.75 2 6.5 2 70 1.8 223 YBX3(YB3)-200L-8 15 34.5 730 86.9 0.76 2 6.6 2 73 1.8 279 YBX3(YB3)-225S-8 18.5 41.5 740 89.1 0.76 1.9 6.6 2 73 1.8 332 YBX3(YB3)-225M-8 22 47.4 740 89.6 0.78 1.9 6.6 2 73 1.8 363 YBX3(YB3)-250M-8 30 63.4 740 90.4 0.79 1.9 6.5 2 75 1.8 478 YBX3(YB3)-280S-8 37 77.8 740 909 0.79 1.9 6.6 2 76 1.8 585 YBX3(YB3)-280M-8 45 93.7 740 91.4 0.79 1.9 6.6 2 76 1.8 648 YBX3(YB3)-315S-8 55 111.2 740 92.5 0.8 1.8 6.6 2 82 2.3 972 YBX3(YB3)-315M-8 75 150.5 740 93.2 0.8 1.8 6.4 2 82 2.3 1080 YBX3(YB3)-315L1-8 90 178.7 740 93.5 0.8 1.8 6.4 2 82 2.3 1226 YBX3(YB3)-315L2-8 110 217.8 740 93.5 0.82 1.8 6.4 2 82 2.3 1310 YBX3(YB3)-355S-8 132 260.5 740740 93.8 0.82 1.8 6.4 2 90 2.3 1405 YBX3(YB3)-355M-8 160 315 740 94 0.82 1.8 6.4 2 90 2.3 1880 YBX3(YB3)-355L1-8 185 364.3 740 94 0.82 1.8 6.4 2 90 2.3 1978 YBX3(YB3)-355L2-8 200 388.2 740 94.2 0.83 1.8 6.4 2 90 2.3 2130 YBX3(YB3)-315S-10 45 99.6 592 91.2 0.75 1.3 6.2 2 82 2.3 972 YBX3(YB3)-315M-10 55 121.1 592 91.8 0.75 1.3 6.2 2 82 2.3 1080 YBX3(YB3)-315L1-10 75 162.1 592 92.3 0.76 1.3 6.2 2 82 2.3 1226 YBX3(YB3)-315L2-10 90 191 592 92.9 0.77 1.3 6.2 2 82 2.3 1310 YBX3(YB3)-355S-10 90 191 585 92.9 0.77 1.3 6 2 82 2.3 1405 YBX3(YB3)-355M1-10 110 229.9 585 93.1 0.78 1.3 6 2 90 2.3 1880 YBX3(YB3)-355M2-10 132 275 585 93.5 0.78 1.3 6 2 90 2.3 1960 YBX3(YB3)-355L1-10 160 333.3 585 93.5 0.78 1.3 6 2 90 2.3 2086 YBX3(YB3)-355L2-10 185 385.4 585 93.5 0.78 1.3 6 2 90 2.3 2130 Parámetro Especificación N.º de modelo. YBX3 Función Motor de accionamiento antideflagrante Número de polos 2, 4, 6, 8, 10 Certificación ISO 9001, CCC, CE Tamaño de bastidor 80–355 mm Clase de eficiencia IE3 Régimen de servicio S1 Voltaje 380 V, o personalizable Posición de la caja de bornes Arriba, a la derecha o a la izquierda Tipo de montaje Montaje con patas o con brida Marcado de productos a prueba de explosiones Ex db IIB T4 Gb Origen Chuzhou, Anhui, China Capacidad de producción 500 unidades al día Número de fases del estator Trifásico Protección de la carcasa Tipo de protección Modo de arranque Arranque directo en línea Marca Wanda Motor Potencia de salida 0,18–375 kW Clase de aislamiento Clase F Grado de protección IP55 / IP56 / IP65 Frecuencia 50 Hz / 60 Hz Material de la carcasa Hierro fundido Temperatura ambiente De -15 °C a +40 °C, altitud de hasta 1000 m Embalaje de transporte Caja de cartón / caja de madera / palé Código HS 850152000
-
Productos relacionados
-
Motor de inducción trifásico con control de velocidad de frecuencia variable de la serie YVF2 (H80–355)
-
Serie YFBX4 (H80–355): motor de inducción trifásico de alta eficiencia, a prueba de llamas y a prueba de explosiones por polvo
-
Motor de inducción trifásico a prueba de explosiones por polvo de la serie YFBX3 (H80–355)
-
Motor con freno electromagnético y control de velocidad de frecuencia variable de la serie YEJVF
-
Motor de inducción trifásico con freno electromagnético de la serie YEJ2 (H80–225)
-

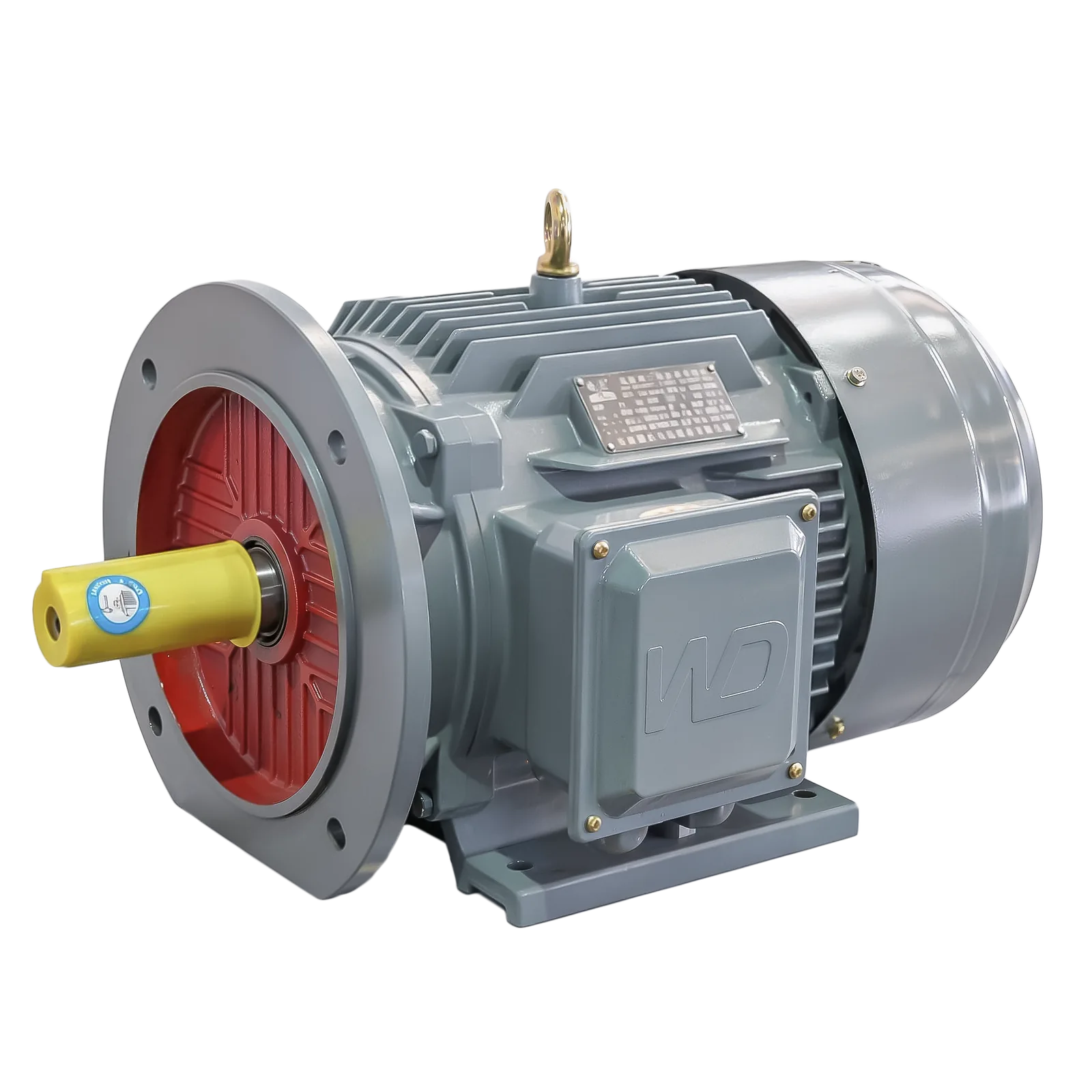

Serie YE5 (H80–355): motor de inducción trifásico de eficiencia ultraalta IE5
-
